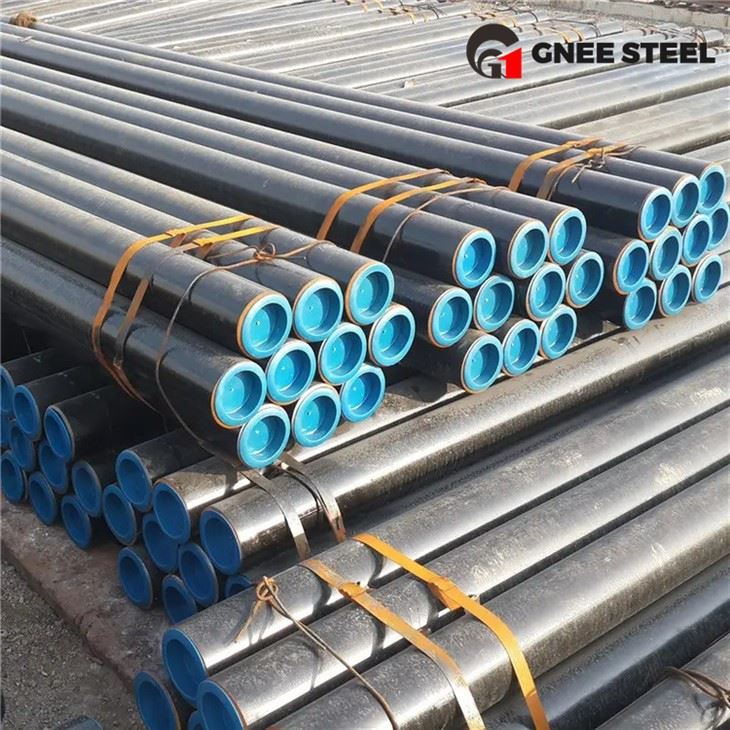

API 5L X52 Sömlös PSL1/PSL2 -rörspecifikation
API 5L är en standard för sömlösa och svetsade stålrör som används i olje- och gasindustrilörledningar utvecklade av American Petroleum Institute. X52 sömlöst stålrör är ett höghållfast stålrör som används allmänt i olje- och gasindustrin. Det är en högre kvalitet stål än x42, med bättre styrkaegenskaper och lämpliga för högre tryckapplikationer.
"X" i x52 står för rörledningsstål, och "52" betyder att den minsta avkastningsstyrkan för stålet är 52 ksi (cirka 360 MPa).
API 5L X52 kolstålrör är huvudsakligen tillverkat av kolstål, som innehåller en viss mängd kol (C), mangan (MN), fosfor (P), svavel (S) och andra element, och kan också innehålla en liten mängd krom (Cr), nickel (Ni), koppar (Cu), molybden (mo) och andra allo -element.
API 5L X52 -röret är ett vanligt använt stålrör i olje- och gasindustrin, som används för att transportera den extraherade råoljan och naturgas från brunnshuvudet till raffinaderiet, bearbetningsanläggningen eller lagringsanläggningen etc. och kan effektivt motstå det höga trycket och frätande miljö under transportprocessen.
Vad är skillnaden mellan API 5L x52 PSL -1 och PSL -2?
API 5L X52 har två produktspecifikationsnivåer, PSL -1 och PSL -2, med följande specifika skillnader:
Kemisk sammansättning: PSL -1 är relativt lös, med en relativt hög maximal gräns för kolinnehåll; PSL -2 är strikt och kontrollerar strikt föroreningar såsom svavel och fosfor för att förbättra stålens renhet och prestanda.
Mekaniska egenskaper: PSL -1 har låga krav och är lämplig för allmänna tryckscenarier; PSL -2 är högre, med utmärkta drag- och avkastningsstyrka indikatorer och tål högre tryck och belastning.
Icke-förstörande testning: PSL -1 kanske inte har testning eller kräver enkel testning; PSL -2 kräver att man testar en efter en, med ultraljud, röntgenstrålar etc. för att kontrollera interna defekter.
Kvalitetskontroll: PSL -1 har lös kontroll och få inspektioner; PSL -2 har strikta länkar, och höga standarder följs från råvaror till färdiga produkter för att säkerställa materialkvalitet.
API 5L X52 PIPE SPECIFIKATION:
Storlekar:
| Sömlös | 1/2 "NB - 60" NB |
| SÅG | 16 "NB - 100" NB |
| Erw | 1/2 "NB - 24" NB |
| Lsaw/dsaw | 16'od till 54 'OD (8 mm till 50 mm THK) |
| Väggtjocklek | SCH10, SCH20, SCH30, STD, SCH40, SCH60, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS DIN, JIS Standardtjocklek |
| Ytterligare testning | NACE MR0175, NACE TM0177, NACE TM0284, HIC Test, SSC Test, H2 Service, IBR, ETC. |
API 5L x52 kemisk sammansättning
Kemisk sammansättning för API 5L X52 PSL 1 rör
| Stålklass | API 5L X52 Massfraktion, % baserad på värme och produktanalyser A, G | ||||||
|---|---|---|---|---|---|---|---|
| C% | Mn% | P% | S% | V% | Nb% | Ti% | |
| max | max | max | max | max | max | max | |
| Sömlös rör | |||||||
| X52 | 0.28 | 1.4 | 0.3 | 0.3 | d | d | d |
| Svetsrör | |||||||
| X52 | 0.26 | 1.4 | 0.3 | 0.3 | d | d | d |
Kemisk sammansättning för API 5L X52 PSL 2 -rör
| Stålklass | API 5L X52 Massfraktion, % baserad på värme och produktanalyser | Kol ekv. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C | Si | Mn | P | S | V | Bent | Ti | Andra | CE IIW | CE PCM | ||
| max b | max | max b | max | max | max | max | max | max | max | |||
| Sömlöst och svetsat rör | ||||||||||||
| X52N | 0.24 | 0.45 | 1.4 | 0.025 | 0.015 | 0.1 | 0.05 | 0.04 | d,e,l | 0.043 | 0.25 | |
| X52Q | 0.18 | 0.45 | 1.5 | 0.025 | 0.015 | 0.05 | 0.05 | 0.04 | e,l | 0.043 | 0.25 | |
| Svetsrör | ||||||||||||
| X52M | 0.22 | 0.45 | 1.4 | 0.025 | 0.015 | d | d | d | e,l | 0.043 | 0.25 | |
Mekaniska egenskaper hos API 5L x52
Mekaniska egenskaper för API 5L X52 PSL -1 rör
| Pipklass | Dragegenskaper - rörkropp av SML och svetsade rör PSL 1 | Söm av svetsat rör | ||
|---|---|---|---|---|
| Avkastningsstyrka a | Draghållfasthet a | Förlängning | Draghållfasthet b | |
| Rt 0, 5 psi min | Rm psi min | (i 2in af % min) | Rm psi min | |
| X52 | 52,200 | 66,700 | c | 66,700 |
Mekaniska egenskaper för API 5L X52 PSL -2 rör
| Pipklass | Dragegenskaper - rörkropp av SML och svetsade rör PSL 2 | Söm av svetsat rör | |||||
|---|---|---|---|---|---|---|---|
| Avkastningsstyrka a | Draghållfasthet a | Förhållande A, C | Förlängning | Draghållfasthet D | |||
| Rt 0, 5 psi min | Rm psi min | R10,5irm | (i 2in) | RM (PSI) | |||
| Af % | |||||||
| Minimum | Maximal | Minimum | Maximal | Maximal | Minimum | Minimum | |
| X52N, X52Q, X52M | 52,200 | 76,900 | 66,700 | 110,200 | 0.93 | f | 66,700 |
API 5L x52 motsvarande material
| ASTM API 5L | Specifikation för linjerör | |
|---|---|---|
| Materiell | PSl1 | L360 eller x52 |
| Materiell | PSl2 | L360N eller X52N L360Q eller X52Q L360m eller x52m |
API 5L x52 rörväggtjocklek och schemalagdiagram
Nominell väggtjocklek och dimensioner för API 5L X52 Pipe och API 5L GR.B X52 Sömlösa rör enligt ANSI B36.10:
| NPS (i) |
Utomhusdiameter (i) |
API 5L x52 rörschema | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCH 10 | SCH 20 | SCH 30 | Sch Std | SCH 40 | SCH 60 | Sch xs | SCH 80 | SCH 100 | SCH 120 | SCH 140 | SCH 160 | SCH XXS | ||
| Väggtjocklek(i) | ||||||||||||||
| 1/8 | 0.405 | 0.068 | 0.068 | 0.095 | 0.095 | |||||||||
| 1/4 | 0.540 | 0.088 | 0.088 | 0.119 | 0.119 | |||||||||
| 3/8 | 0.675 | 0.091 | 0.091 | 0.126 | 0.126 | |||||||||
| 1/2 | 0.840 | 0.109 | 0.109 | 0.147 | 0.147 | 0.187 | 0.294 | |||||||
| 3/4 | 1.050 | 0.113 | 0.113 | 0.154 | 0.154 | 0.219 | 0.308 | |||||||
| 1 | 1.315 | 0.133 | 0.133 | 0.179 | 0.179 | 0.250 | 0.358 | |||||||
| 1 1/4 | 1.660 | 0.140 | 0.140 | 0.191 | 0.191 | 0.250 | 0.382 | |||||||
| 1 1/2 | 1.900 | 0.145 | 0.145 | 0.200 | 0.200 | 0.281 | 0.400 | |||||||
| 2 | 2.375 | 0.154 | 0.154 | 0.218 | 0.218 | 0.344 | 0.436 | |||||||
| 2 1/2 | 2.875 | 0.203 | 0.203 | 0.276 | 0.276 | 0.375 | 0.552 | |||||||
| 3 | 3.500 | 0.216 | 0.216 | 0.300 | 0.300 | 0.438 | 0.600 | |||||||
| 3 1/2 | 4.000 | 0.226 | 0.226 | 0.318 | 0.318 | |||||||||
| 4 | 4.500 | 0.237 | 0.237 | 0.337 | 0.337 | 0.438 | 0.531 | 0.674 | ||||||
| 5 | 5.563 | 0.258 | 0.258 | 0.375 | 0.375 | 0.500 | 0.625 | 0.750 | ||||||
| 6 | 6.625 | 0.280 | 0.280 | 0.432 | 0.432 | 0.562 | 0.719 | 0.864 | ||||||
| 8 | 8.625 | 0.250 | 0.277 | 0.322 | 0.322 | 0.406 | 0.500 | 0.500 | 0.594 | 0.719 | 0.812 | 0.906 | 0.875 | |
| 10 | 10.750 | 0.250 | 0.307 | 0.365 | 0.365 | 0.500 | 0.500 | 0.594 | 0.719 | 0.844 | 1.000 | 1.125 | 1.000 | |
| 12 | 12.750 | 0.250 | 0.330 | 0.375 | 0.406 | 0.562 | 0.500 | 0.688 | 0.844 | 1.000 | 1.125 | 1.312 | 1.000 | |
| 14 | 14.000 | 0.250 | 0.312 | 0.375 | 0.375 | 0.438 | 0.594 | 0.500 | 0.750 | 0.938 | 1.094 | 1.250 | 1.406 | |
| 16 | 16.000 | 0.250 | 0.312 | 0.375 | 0.375 | 0.500 | 0.656 | 0.500 | 0.844 | 1.031 | 1.219 | 1.438 | 1.594 | |
| 18 | 18.000 | 0.250 | 0.312 | 0.438 | 0.375 | 0.562 | 0.750 | 0.500 | 0.938 | 1.156 | 1.375 | 1.562 | 1.781 | |
| 20 | 20.000 | 0.250 | 0.375 | 0.500 | 0.375 | 0.594 | 0.812 | 0.500 | 1.031 | 1.281 | 1.500 | 1.750 | 1.969 | |
| 22 | 22.000 | 0.250 | 0.375 | 0.500 | 0.375 | 0.875 | 0.500 | 1.125 | 1.375 | 1.625 | 1.875 | 2.125 | ||
| 24 | 24.000 | 0.250 | 0.375 | 0.562 | 0.375 | 0.688 | 0.969 | 0.500 | 1.219 | 1.531 | 1.812 | 2.062 | 2.344 | |
| 30 | 30.000 | 0.312 | 0.500 | 0.625 | 0.375 | 0.500 | ||||||||
| 32 | 32.000 | 0.312 | 0.500 | 0.625 | 0.375 | 0.688 | ||||||||
| 34 | 34.000 | 0.312 | 0.500 | 0.625 | 0.375 | 0.688 | ||||||||
| 36 | 36.000 | 0.312 | 0.500 | 0.625 | 0.375 | 0.750 | ||||||||
| 42 | 42.000 | 0.500 | 0.625 | 0.375 | 0.750 | |||||||||
Gnee Factory Environment
Gnee -förpackning och frakt
Stålrörsinspektion
Vanliga frågor
1.Q. Vad är din fördel?
A.Honest -verksamhet med konkurrenskraftig pris och professionell service i exportprocessen.
2.Q.CAN DINA PRODUKTER FÖR ANSVAR?
A.Ja, vi kan producera och bearbeta enligt dina krav.
3.Q. Har du ett kvalitetskontrollsystem?
A.YES, vi har vårt eget kvalitetskontrolllaboratorium.
