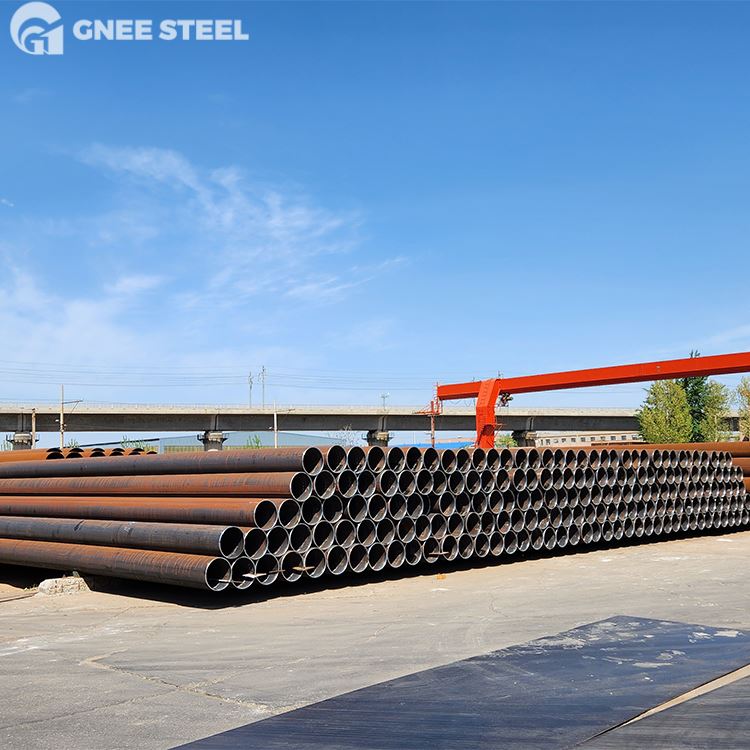

API 5L X60 olje- och gasöverföringsrör

API 5L X60 olje- och gasöverföringsrör: Fullständig specifikation och ingenjörsguide

API 5L X60 är en medium-höghållfast låg-legerad linjerörskvalitet, betecknad med dess specificerade lägsta sträckgräns (SMYS) på60 200 psi (415 MPa).Dess ISO 3183 motsvarande beteckning är L415. I de flesta internationella pipelineprojekt anses API 5L X60 och ISO 3183 L415 vara likvärdiga när samma produktspecifikationsnivå (PSL) och leveransvillkor anges.

Det är en av de mest använda stålsorterna i rörledningar för långa-kolväteöverföringar, balanserar hög hållfasthet, utmärkt svetsbarhet, pålitlig seghet vid låg-temperatur och kostnadseffektivitet. Den finns tillgänglig i både sömlösa och svetsade konfigurationer för att passa olika tryckklasser och rördiametrar.

Primära tillämpliga standarder

API Spec 5L 47th Edition (2024): Specifikation för Line Pipe

ISO 3183:2019: Petroleum- och naturgasindustri - Stålrör för rörledningstransportsystem

NACE MR0175/ISO 15156: Sura servicekrav för miljöer som innehåller H2S-

ASME B31.4 / B31.8: Designkoder för rörledningstransportsystem

DNV-ST-F101 Submarine Pipeline Systems: Offshore-ubåtspipelinestandard

Betygsklassificering & leveransvillkor

API 5L X60 linjerör är uppdelat i två produktspecifikationsnivåer (PSL), med ytterligare leveransvillkorssuffix för PSL2-kvaliteter för att matcha olika servicemiljöer.

PSL1 (produktspecifikationsnivå 1)

PSL1 är den grundläggande standardkvaliteten, betecknad helt enkelt somX60 / L415, levereras i -rullat (R) skick. Den uppfyller grundläggande mekaniska krav för allmänna transmissionsrörledningar på land med neutrala servicemedia och milda driftsförhållanden.

PSL2 (produktspecifikationsnivå 2)

PSL2 inför strängare kontroller av kemisk renhet, mekaniska egenskaper och oförstörande testning. Den inkluderar tre standardleveransvillkor, plus dedikerade sura servicevarianter:

X60N / L415N: Normaliserad leverans, förbättrad låg-temperaturseghet för kallt-klimat på land rörledningar

X60Q / L415Q: Avsedd för krävande-högtryck och offshoreapplikationer som kräver förbättrad seghet.

X60M / L415M: Termomekaniskt valsad (TMCP) leverans, balanserad prestanda för stora-volymer på landstamlinjer

X60QS / X60MS: Sura servicekvaliteter med ultra-lågt svavelhalt och fosfor, certifierad för H2S/CO2-korrosiva miljöer i enlighet med NACE MR0175

Tekniska specifikationer: Kemiska och mekaniska egenskaper

Kemisk sammansättning för X60 (typiska gränser)

Mekaniska egenskaper hos X60 / L415

Avkastningsstyrka (min):415 MPa (60 200 psi)

Draghållfasthet (min):520 MPa (75 400 psi)

Förlängning:Beroende på provstorlek.

Tillverkningstyper och dimensionsområde

API 5L X60 olje- och gasrör tillverkas i fyra huvudsakliga tillverkningsprocesser, var och en optimerad för specifika diameter- och tryckområden.

Standardrörlängder inkluderar enkel slumpmässig längd (SRL), dubbel slumpmässig längd (DRL), fast längd 20 fot (6 m) och 40 fot (12 m).

Anti-korrosionsbeläggningar och ändfinish

Yttre korrosionsskyddsbeläggningar är obligatoriska för nedgrävda och nedsänkta rörledningar för att förlänga livslängden. Vanliga branschstandard-alternativ inkluderar:

FBE (Fusion Bonded Epoxy): Enkel-beläggning för allmänna nedgrävda rörledningar på land, med god vidhäftning och kemikaliebeständighet

3LPE (3-lagers polyeten): Tre-kompositbeläggning, den mest använda lösningen för rörledningar på land och grunda-vatten med hög korrosionsskyddsprestanda

3LPP (3-lagers polypropen): Hög-temperaturbeständig beläggning för djup-vatten- och hög-oljetransmissionsledningar

Legering beklädnad / foder: Korrosionsbeständig-legering (t.ex. Alloy 625) innerfoder för kraftigt sur service med högt H2S-innehåll

Standard rörändfinish

Vanlig ände

Fasad ände (standard för fältsvetsning, 30 grader ±5 graders fasvinkel)

Gängad ände med koppling

Plastgavlar för skydd under transport

Test & Kvalitetskontroll

Testkraven skiljer sig markant mellan PSL1- och PSL2-nivåer, vilket är en central distinktion i upphandlingsspecifikationer.

Tester obligatoriska för alla X60-rör

Dragprov (sträckgräns, draghållfasthet, töjning)

Hydrostatiskt trycktest

Tillplattad test (för svetsade rör)

Guidad böjtest (för svetsade rörsvetssömmar)

Dimensionell och visuell ytinspektion

Ytterligare obligatoriska test för PSL2-betyg

Charpy V-skårslagstest vid specificerad låg temperatur (rörkropp, svetsfog och värmepåverkad-zon)

Drop Weight Tear Test (DWT) för rör med stor-diameter

100 % icke-förstörande testning (UT/AUT + RT) för svetsfogar

Full materialspårbarhet från smält till färdigt rör (per API 5L SR 15.2)

Obligatoriskt bruksprovningscertifikat (MTC) enligt SR 15.1

HIC och SSCC testning för sur service (QS/MS) betyg

Ladda ner testcertifikat från Mill

Tillämpningar inom olje- och gasindustrin

API 5L X60 transmissionsrör appliceras över hela olje- och gasvärdekedjan, med kvalitet och processmatchning enligt följande:

Långa-stamledningar på land: LSAW / SSAW X60 PSL1 eller X60M PSL2, med 3LPE extern beläggning

Offshore undervattensrörledningar: SSAW / LSAW X60Q PSL2, med 3LPP-beläggning + katodiskt skydd, kompatibel med DNV-ST-F101 Submarine Pipeline Systems

Polära och kalla-regionrörledningar: LSAW X60N PSL2, med låg-FBE-beläggning, certifierad för -45 graders service

Surgas- och oljefält: Seamless X60QS PSL2, NACE MR0175-kompatibel, med legeringsfoder för höga H2S-förhållanden

CO2-injektion och förbättrad oljeåtervinning (EOR): ERW X60 PSL1 med innerbeläggning av epoxi

Brunnsamlingssystem och rörledningar för raffinaderianläggningar: Seamless X60 PSL1 / PSL2

Test och inspektion av API 5L X60 High Yield Line Pipes

Konstruerad för excellens.Våra X60 PSL2-rör uppfyller strikta API-standarder med obligatorisk Charpy V-notch-testning. 100% UT & Hydro-testade för maximal säkerhet i kritiska linjer.

Packning och frakt av API 5L X60 pipeline för olja och gas

Precisions-tillverkade LSAW-rör för hög-volymgasöverföring. Finns i stora diametrar med anpassade väggtjocklekar (Sch 40 till XXS).Få tekniska data nu.

FAQ

F1: Vad är den största skillnaden mellan API 5L X60 PSL1 och PSL2?

S: PSL2 har strängare gränser för kol-, svavel- och fosforinnehåll, obligatorisk Charpy-slagtestning vid låg-temperatur, 100 % icke-förstörande svetsinspektion och full materialspårbarhet. PSL1 är en grundklass för allmän service, medan PSL2 krävs för högt-tryck, låg-temperatur, offshore eller sura servicemiljöer.

F2: Är API 5L X60-röret lämpligt för sur service med H2S?

S: Standard X60 PSL1 är inte designad för sur service. PSL2 sura servicekvaliteter (X60QS, X60MS) med kontrollerad svavelhalt, hårdhet Mindre än eller lika med 22 HRC och obligatoriska HIC/SSCC-testning uppfyller dock helt NACE MR0175/ISO 15156 för H2S{10}innehållande olje- och gasöverföring.

F3: Vad är ISO-ekvivalentgraden för API 5L X60?

S: ISO 3183 motsvarande kvalitet för API 5L X60 ärL415. Siffran 415 hänvisar till samma lägsta sträckgräns på 415 MPa (60 200 psi). PSL2-varianter motsvarar L415N, L415Q respektive L415M.

F4: Hur jämför X60 medX52 för pipeline design?

S: X60 har ungefär 15 % högre lägsta sträckgräns än X52 (415 MPa vs 360 MPa). För stamrörledningar med högt-tryck tillåter användning av X60 en ~10 % minskning av väggtjockleken, vilket minskar stålvikten per kilometer och sänker de totala projektmaterial- och transportkostnaderna.

F5: Vad är den lägsta sträckgränsen för API 5L X60 linjerör?

S: Den minsta specificerade sträckgränsen (Rt0,5) för API 5L X60 linjerör är 60 200 psi, vilket motsvarar 415 MPa. Detta värde är identiskt för både PSL1 och PSL2 kvaliteter och för både sömlösa och svetsade tillverkningstyper.

F6: Vilka väggtjockleksscheman finns tillgängliga för API 5L X60-rör?

S: Standardscheman för väggtjocklek inkluderar SCH 10, SCH 20, SCH 40 (STD), SCH 60, SCH 80 (XS), SCH 100, SCH 120, SCH 160 och XXS. Anpassad väggtjocklek kan också produceras enligt projektdesignkrav.
