Det finns inget enskilt "magiskt nummer" för H2S begränsa inNACE MR0175/ISO 15156. Istället använder standarden en glidande skala baserad påMiljöns svårighetsgrad.
Den kritiska tröskeln: 0,05 psi (0,3 kPa)
För de flesta olje- och gasproduktionsmiljöer definierar NACE MR0175 miljön som"Sur"om partialtrycket för H2S ( pH2S) ärlika med eller större än 0,05 psi (0,3 kPa).
Under 0,05 psi:Miljön anses allmänt vara "icke-sur" och standard API 5CT-kvaliteter (som J55/K55) kan användas utan specifik anti-korrosionstestning.
Över 0,05 psi:Du måste använda material som överensstämmer med NACE MR0175 (som L80-1, C90, T95 eller C110) som har begränsad hårdhet och specifika värmebehandlingar.
Hur H2S-gränsändringar (de fyra allvarlighetsområdena)
Standarden erkänner att H2S är farligare vid vissa surhetsnivåer (pH). Det delar upp risken i4 Allvarlighetsregionerför kolstål och låg-legerade stål:
Region 0 (låg risk):
pH2S<0.05 psi. No specific SSC (Sulfide Stress Cracking) requirements.
Region 1 (mild sur):Högre pH eller lägre H2S-nivåer. Standard L80-1 räcker ofta.
Region 2 (mellanliggande):Ökar H2S och lägre pH. Hårdhetskontroll blir kritisk.
Region 3 (mycket sur):Högt H2S partialtryck och lågt pH (hög surhet). Det är här de höga-betygen gillarT95ellerC110är obligatoriska.
Så här beräknar du ditt H2S Partiellt tryck
Som köpare eller ingenjör tittar du inte bara på andelen H2S ; du måste övervägaTotalt systemtryck.
Formel:
pH2S=Totalt absolut tryck×molfraktion av H2S (ppm/1 000 000)pH2S=Totalt absolut tryck×molfraktion av H2S (ppm/1 000 000)
Exempel: Om din brunn har ett totalt tryck på1 000 psioch innehåller100 ppm av H2S: 1 000×0.0001=0.1 psi
Resultat: Detta överstiger0,05 psibegränsa. Dumåsteanvänd NACE-kompatibel "Sour Service" pipe.
Viktiga undantag (temperatur)
NACE MR0175 noterar att risken förSulfid Stress Cracking (SSC)är faktiskthögst vid rumstemperatur(ungefär. 25∘C eller 77∘F ).
När temperaturen ökar (djupare i brunnen) minskar ofta materialets känslighet för SSC.
Men höga temperaturer medför andra risker som viktminskning-korrosion, vilket betyder H2S-gränser är bara en del av materialvalspusslet.
Expertupphandlingstips:
När du begär en offert för Sour Service-rör (som API 5CT L80-1 eller T95), ange alltid följande tre parametrar till din leverantör:
H2SH2S
Partiellt tryck
In-situ pH för det producerade vattnet
Nedre-hålets temperatur
GNEE NACE MR0175 API OCTG Process Line

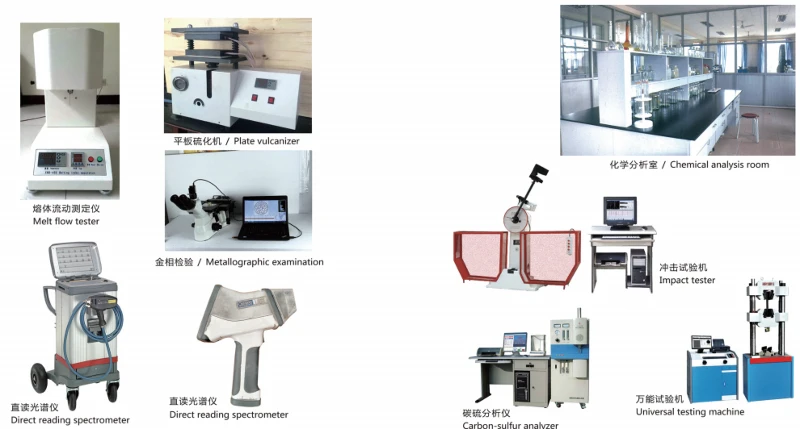

GNEE NACE MR0175 API OCTG testutrustning
GNEE NACE MR0175 API OCTG-certifikat
FAQ
F1: Jag har redan köpt API 5CT L80-hölje. Varför behöver jag specifikt begära "Sur Service (L80-1)"?
A: Detta är en kritisk säkerhetsskillnad. Medan standard L80 uppfyller minimikraven för styrka, är desshårdhetsfördelningochmikrostrukturär inte optimerade för vätesulfid (H2S ) miljöer. Standard L80 är mycket känslig för väteförsprödning och plötslig sprickbildning i sura brunnar.
Professionell lösning:
VårL80-1 (sur service)följer strikt NACE MR0175. Vi garanterar inte bara sträckgräns; vi använder en fullständig-kroppshärdad och härdad process (Q+T) för att strikt kontrollerahårdhet under 22 HRC. Detta säkerställer att materialet har den nödvändiga segheten för att absorbera väteatomer istället för att tillåta dem att orsaka spröda sprickor.
F2: Min H2S koncentrationen är mycket låg (t.ex. 100 ppm). Behöver jag verkligen följa NACE MR0175?
A:Att bestämma behovet av surt servicerör beror påH2S
Partialtryck ( pH2S ), inte bara koncentrationen (ppm).
Professionell lösning:
Enligt NACE-standarder definieras en miljö som "sur" om partialtrycket överstiger0,05 psi (0,3 kPa). Till exempel, i en brunn med högt-tryck kan även ett lågt antal ppm resultera i ett partialtryck som överskrider säkerhetsgränserna. Vi kan beräkna detta åt dig gratis baserat på ditt botten-håls tryck, pH och temperatur för att rekommendera den mest ekonomiska men säkra kvaliteten (t.ex. L80-1, C90 eller T95).
F3: Hur kan jag vara 100 % säker på att rören jag får har klarat Sour Service-testning? Vad ska jag leta efter på MTC?
A:Ett giltigt MTC-certifikat (Sour Service Mill Test Certificate) måste innehålla fyra nyckelelement:
Kemisk renhet:Ultra-lågt svavelinnehåll (S) (vanligtvis mindre än eller lika med 0,003 %).
Hårdhetsrapport:Registrerade värden från flera testpunkter, ingen överstiger 22 HRC.
Värmebehandling:Tydligt angivet som Quenched & Tempered (Q+T).
Specifika testkoder:Referens tillNACE TM0177 (SSC)ellerTM0284 (HIC)testning.
Professionell lösning:
Utöver att tillhandahålla detaljerade MTC:er välkomnar vi tredjepartsinspektionsbyråer (som SGS eller BV) att utföra slumpmässiga laboratorieom-tester före laddning, för att säkerställa att varje led är en riktig "Sur Service Guardian".
